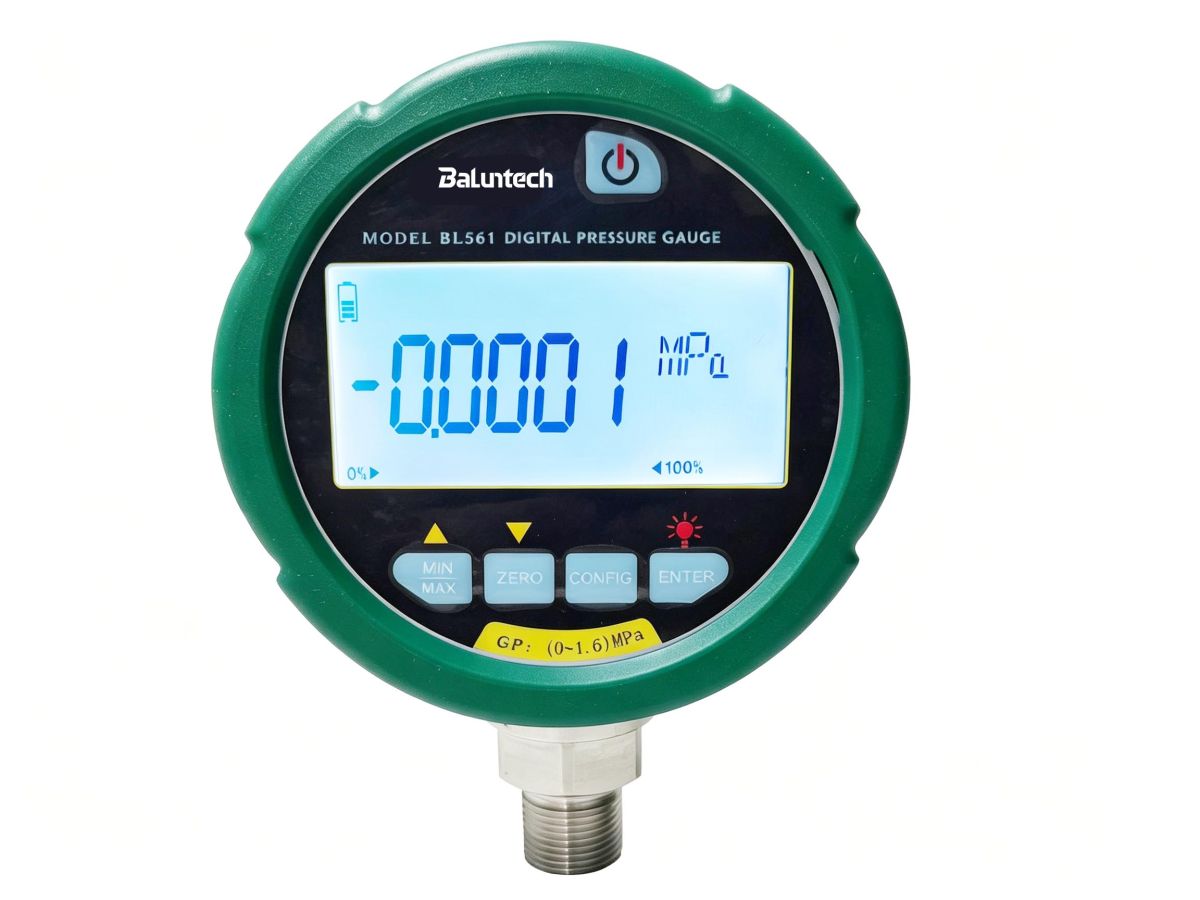

Цифровой манометр BL561 (до 420 МПа)
Цифровой манометр на микропроцессоре для измерения избыточного, абсолютного, дифференциального и комбинированного давления с точностью 0,05 % и 0,02 % FS в диапазонах до 4200 бар. 14 единиц давления, память на 20 файлов, RS232, питание от 4 элементов AA.
Производитель: Baluntech
Описание
BL561 — цифровой манометр на базе современного микропроцессора: практичное и экономичное решение для измерения давления с хорошей точностью и надёжностью. Для повышения уровня интеграции компонентов применена смешанная технология — традиционная и SMT, благодаря чему индикатор устойчив к вибрации и механическим нагрузкам, а надёжность схемы обеспечена.
Особенность
- Точность 0,05 % FS и 0,02 % FS
- Диапазоны давления до 60 000 psi (4200 бар)
- Столбчатая индикация процентов для наглядности
- Настраиваемое время подсветки; настраиваемое автоотключение экрана
- Память на 20 файлов по 20 данных в каждом
- Программируемый цифровой фильтр, скорость обмена (baud rate)
- Функции обнуления и пика (zero, peak)
Ключевые характеристики
| Параметр | Значение |
| Производитель | Baluntech (Balun Technology Co., Ltd, Пекин, Китай) |
| Типы давления | Избыточное, абсолютное, дифференциальное, комбинированное |
| Класс точности | 0,05 % FS; 0,02 % FS |
| Среда | Чистый сухой некоррозионный газ ( 250 кПа) |
| Дисплей | Широкоугольный ЖК-дисплей 4, 5, 6 разрядов |
| Скорость обновления | От 10 измерений в секунду до 1 измерения за 2,5 с |
| Перегрузка | 120 % FS |
| Единицы давления | Bar, hPa, MPa, kPa, PSI, Torr, ATM, inH₂O, kg/cm², inHg, mmHg, mbar и пользовательская (всего 14) |
| Питание | 4 элемента AA 1,5 В |
| Связь | RS232 (не использовать RS232 во взрывоопасной зоне) |
| Материал корпуса | Нержавеющая сталь 304 |
| Материал частей, контактирующих со средой | 316SS |
| Присоединение | M20×1,5, BSP, NPT (наружная резьба); направление — снизу, по заказу — на задней панели |
| Размеры | Головка Ø104 × 40 мм, общая длина 145 мм |
| Вес нетто | 0,6 кг |
| Температура хранения | −20…70 °C |
| Рабочие условия | 0…50 °C, < 95 %RH (без конденсации), 86…101 кПа |
| Температура компенсации | 0…50 °C |
Избыточное давление (GP)
| Артикул | Давление (PSI) | Давление (бар) | Точность (% FS) | Среда |
| V15 | −15 | −1 | 0,05 | G |
| GP2 | 2 | 0,16 | 0,1 | G |
| GP10 | 10 | 0,1 | 0,05 | G |
| GP15 | 15 | 1 | 0,05; 0,02 | G, L |
| GP30 | 30 | 2 | 0,05; 0,02 | G, L |
| GP100 | 100 | 7 | 0,05; 0,02 | G, L |
| GP300 | 300 | 20 | 0,05; 0,02 | G, L |
| GP500 | 500 | 35 | 0,05; 0,02 | G, L |
| GP600 | 600 | 40 | 0,05; 0,02 | G, L |
| GP1K | 1000 | 70 | 0,05; 0,02 | G, L |
| GP2K | 2000 | 140 | 0,05; 0,02 | G, L |
| GP3K | 3000 | 200 | 0,05; 0,02 | G, L |
| GP10K | 10 000 | 700 | 0,05; 0,02 | G, L |
| GP15K | 15 000 | 1000 | 0,05 | G, L |
| GP25K | 25 000 | 1600 | 0,1 | G, L |
| GP36K | 36 000 | 2500 | 0,1 | G, L |
| GP60K | 60 000 | 4200 | 0,1 | G, L |
G — газ, L — жидкость; при давлении менее 2,5 бар среда — газ; температура компенсации для 0,02 % FS — 20 ± 5 °C, для 0,05 % FS — 0…50 °C; запас по разрыву — 3× (для GP10K–GP15K 2×, GP25K и выше 1,5×); герметичное избыточное давление — свыше 70 бар.
Абсолютное давление
| Артикул | Давление (PSI) | Давление (бар) | Точность (% FS) | Среда |
| AP17 | 17 | 1,2 | 0,1 | G |
| AP100 | 100 | 7,0 | 0,1 | G, L |
| AP9K | 9000 | 60 | 0,1 | G, L |
Дифференциальное давление (ΔP)
| Артикул | Давление (inW) | Давление (мбар) | Точность (% FS) | Среда |
| DP4 | ±4 | ±10 | 0,1 | G |
| DP10 | ±10 | ±25 | 0,1 | G |
| DP40 | ±40 | ±100 | 0,05 | G |
Точность включает годовую стабильность при 15–30 °C.
Комбинированное давление
| Артикул | Давление (PSI) | Давление (бар) | Точность (% FS) | Среда |
| CP15 | ±15 | ±1 | 0,05 | G |
| CP3K | −15…3000 | −1…200 | 0,05 | G, L |
Выбор диапазона эталонных манометров BL561 (по методике производителя)
- Определите для поверяемых приборов: максимальный и минимальный диапазон, погрешность поверяемого прибора (ΔDUT) и погрешность эталона BL561 (Δreference).
- По правилу передачи размера эталон должен быть точнее поверяемого в 4 раза (в некоторых странах 1/3 или 1/4): N = ΔDUT / (Δreference × 4).
- Первый BL561 выбирают на Pmax (P1 = Pmax), он покрывает диапазоны до P1/N; второй — на ближайший меньший диапазон, не превышающий P1/N, и так далее.
- Пример из брошюры: электростанция, преобразователи давления −100 кПа … 60 МПа, максимальная погрешность поверяемых приборов 0,5 %, эталон 0,05 % FS → N = 0,5 % / (0,05 % × 4) = 2,5; необходимы 7 эталонных манометров: (0…60) МПа, (0…10) МПа, (0…2) МПа, (0…160) кПа, (0…60) кПа, (0…10) кПа, (−100…0) кПа.
На схеме выше показана структура кода заказной модели BL561.
Стандартные аксессуары
- Цифровой манометр BL561
- Руководство пользователя
Опциональные аксессуары и услуги:
- Аккредитованный калибровочный сертификат
- Адаптер USB — RS232
Применение промышленности
Прибор используется для:
- Прецизионного измерения давления
- Калибровки манометров
- Испытаний предохранительных клапанов (PSV)
- Испытаний регуляторов давления
| Вес | 0,6 кг |
|---|
