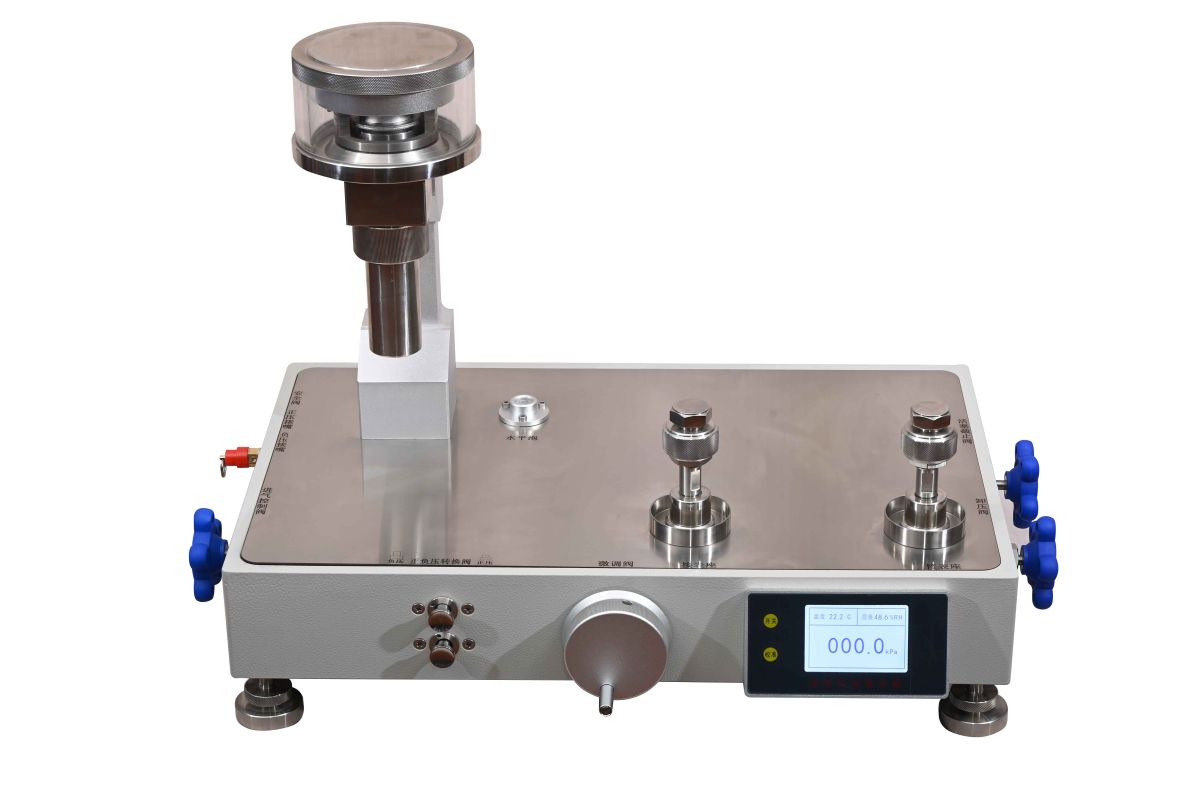

Вакуумный грузопоршневой тестер BL506 (−100 кПа … 1 МПа)
Вакуумный грузопоршневой тестер давления: измерение вакуума 99,9 % и избыточного давления до 1 МПа с точностью до 0,005 % от показания. Поршни и цилиндры из карбида вольфрама, переключение режимов давления и вакуума, сенсорный дисплей давления, температуры и влажности.
Производитель: Baluntech
Описание
Благодаря высокой точности 0,005 % от показания вакуумный грузопоршневой тестер давления BL506 точно измеряет 99,9 % вакуума и избыточное давление до 1 МПа. Режим давления и режим вакуума легко переключаются переключающим клапаном. Для превосходных метрологических характеристик все поршни и цилиндры изготовлены из карбида вольфрама: из-за чрезвычайной твёрдости материала коэффициент деформации (расширения) под давлением пренебрежимо мал, а низкий коэффициент трения позволяет поршню с грузами вращаться минутами при небольшом толчке.
Особенность
- Классы точности 0,005 %, 0,01 %, 0,02 %
- Режимы давления и вакуума легко переключаются селектором PV
- Сенсорный дисплей показывает давление окружающей среды, температуру и влажность
- Интегрированная конструкция кронштейна поршня улучшает герметичность и стабильность
- Встроенный газовый предохранительный клапан защищает поршневую систему от ударов большого потока
- Клапан регулирования входного потока позволяет точнее управлять потоком и исключает повреждение поршневой системы чрезмерным потоком
- Высококачественные игольчатые вентили для оптимального управления и герметичности
Ключевые характеристики
| Параметр | Значение |
| Производитель | Baluntech (Balun Technology Co., Ltd, Пекин, Китай) |
| Диапазон давления | (−0,1…−0,005; 0,005…0,25) МПа; (−0,1…−0,005; 0,005…0,6) МПа; (−0,1…−0,005; 0,005…1) МПа |
| Класс точности | 0,02 %; 0,01 %; 0,005 % от показания |
| Минимальное избыточное давление | 5 кПа |
| Материал поршня и цилиндра | Карбид вольфрама |
| Материал грузов | Нержавеющая сталь 304 |
| Материал основания и насоса | Алюминиевый сплав |
| Материал уплотнений | Buna-N, FTM PTFE, медный сплав |
| Рабочая среда | Сухой чистый воздух; чистый азот (опция) |
| Единицы давления | МПа, бар, psi (опция) |
| Присоединение | Метрическое (NPT и BSP — опция) |
| Ускорение свободного падения | Стандартное 9,80665 м/с² или местное по заказу |
| Размеры | 310 мм (В) × 680 мм (Д) × 480 мм (Г) |
| Вес основания | 30 кг |
Таблица выбора по диапазону
| Артикул | Диапазон вакуума и давления | Класс точности | Набор грузов |
| BL506-250KPA | (−0,1…−0,005; 0,005…0,25) МПа | 0,02; 0,01; 0,005 % | 4,75 + 12,5 кг |
| BL506-600KPA | (−0,1…−0,005; 0,005…0,6) МПа | 0,02; 0,01; 0,005 % | 4,75 + 29,5 кг |
| BL506-1MPA | (−0,1…−0,005; 0,005…1,0) МПа | 0,02; 0,01; 0,005 % | 4,75 + 49,5 кг |
Состав грузов BL506-250KPA-X
| Давление (МПа) | Количество (шт.) | Диаметр (мм) | Масса (кг/шт.) | Материал |
| 0,1 | 2 | 280 | 5 | 304SS |
| 0,02 | 1 | 140 | 1 | 304SS |
| 0,01 | 2 | 100 | 0,5 | 304SS |
| 0,005 | 2 | 72 | 0,25 | 304SS |
| −0,02 | 4 | 138 | 1 | 304SS |
| −0,01 | 1 | 95 | 0,5 | 304SS |
| −0,005 | 1 | 72 | 0,25 | 304SS |
Состав грузов BL506-600KPA-X
| Давление (МПа) | Количество (шт.) | Диаметр (мм) | Масса (кг/шт.) | Материал |
| 0,1 | 5 | 280 | 5 | 304SS |
| 0,02 | 3 | 140 | 1 | 304SS |
| 0,01 | 2 | 100 | 0,5 | 304SS |
| 0,005 | 2 | 72 | 0,25 | 304SS |
| −0,02 | 4 | 138 | 1 | 304SS |
| −0,01 | 1 | 95 | 0,5 | 304SS |
| −0,005 | 1 | 72 | 0,25 | 304SS |
Состав грузов BL506-1MPA-X
| Давление (МПа) | Количество (шт.) | Диаметр (мм) | Масса (кг/шт.) | Материал |
| 0,1 | 9 | 280 | 5 | 304SS |
| 0,05 | 1 | 215 | 2,5 | 304SS |
| 0,01 | 3 | 100 | 0,5 | 304SS |
| 0,005 | 2 | 72 | 0,25 | 304SS |
| −0,02 | 4 | 138 | 1 | 304SS |
| −0,01 | 1 | 95 | 0,5 | 304SS |
| −0,005 | 1 | 72 | 0,25 | 304SS |
Заказные модели: BL506-250KPA-X, BL506-600KPA-X, BL506-1MPA-X (X — класс точности: 005 — 0,005; 01 — 0,01; 02 — 0,02). При заказе необходимо заранее сообщить значение местного ускорения свободного падения.
Стандартные аксессуары
- Основание вакуумного грузопоршневого тестера BL506

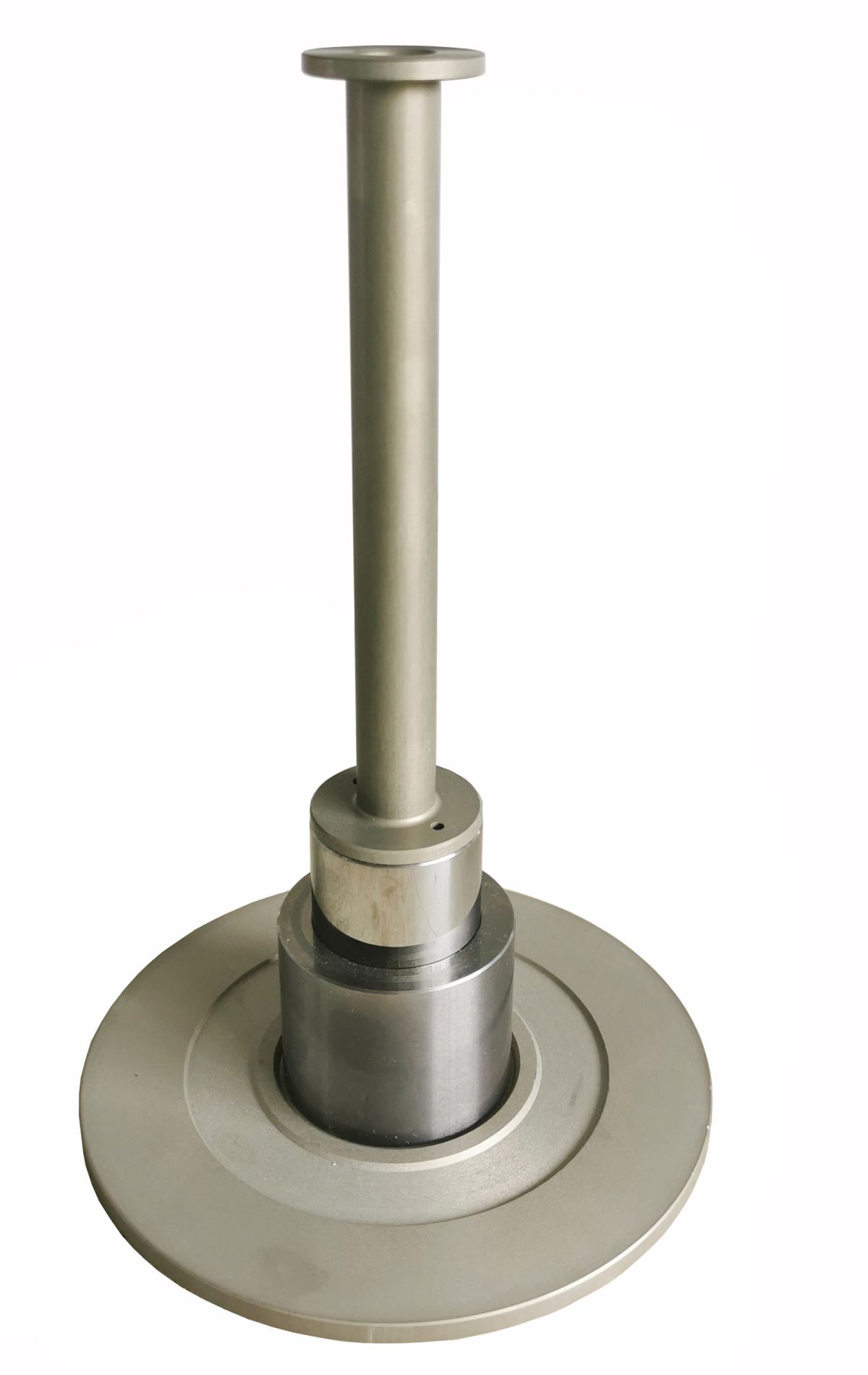

- Узел «поршень–цилиндр»
- Набор грузов из нержавеющей стали 304
- Колпак (bell jar)
- Наборы переходников
- Транспортировочный кейс
Опциональные аксессуары и услуги:
- Калибровочный сертификат ISO 17025 (P/N: CAL-506)
- Электрический вакуумный насос (P/N: BL531)
- Баллон с чистым азотом (приобретается на месте)
Применение промышленности
Прибор используется для:
- Первичного эталона вакуума в лаборатории
- Эталонного измерения вакуума в производственном цехе
| Вес | 30 кг |
|---|
