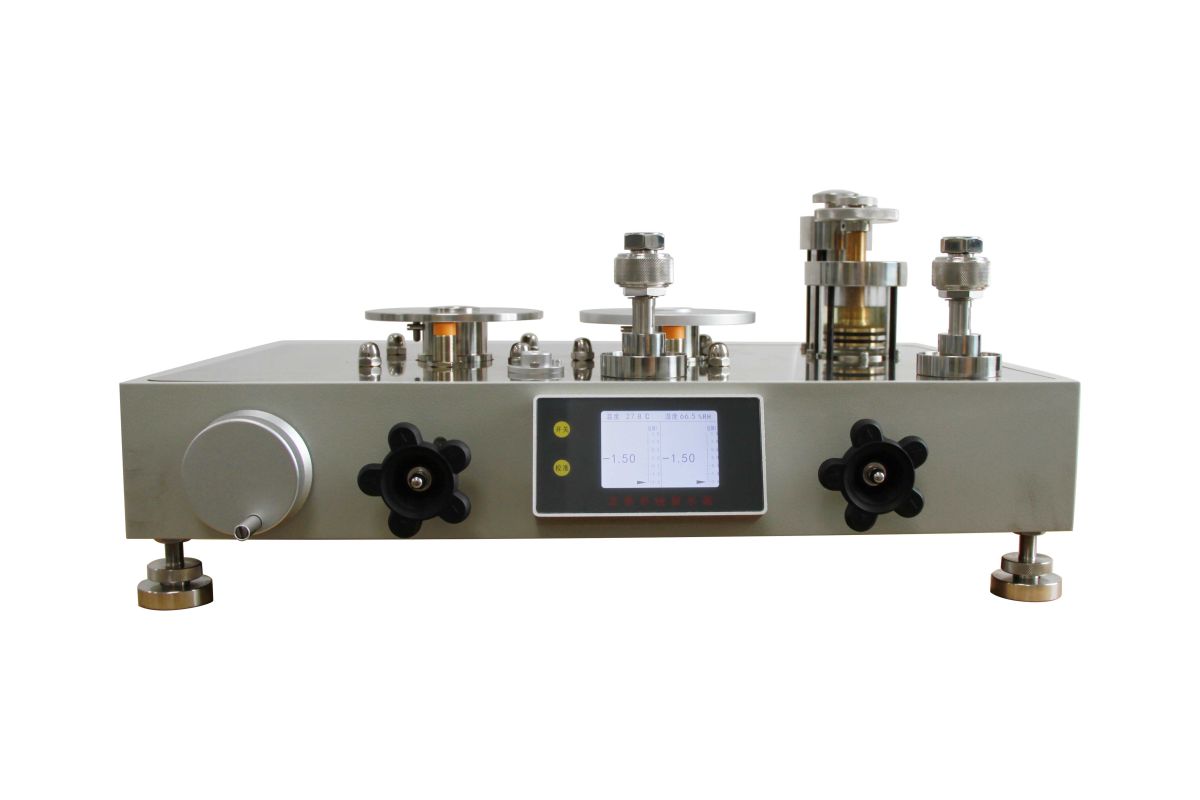

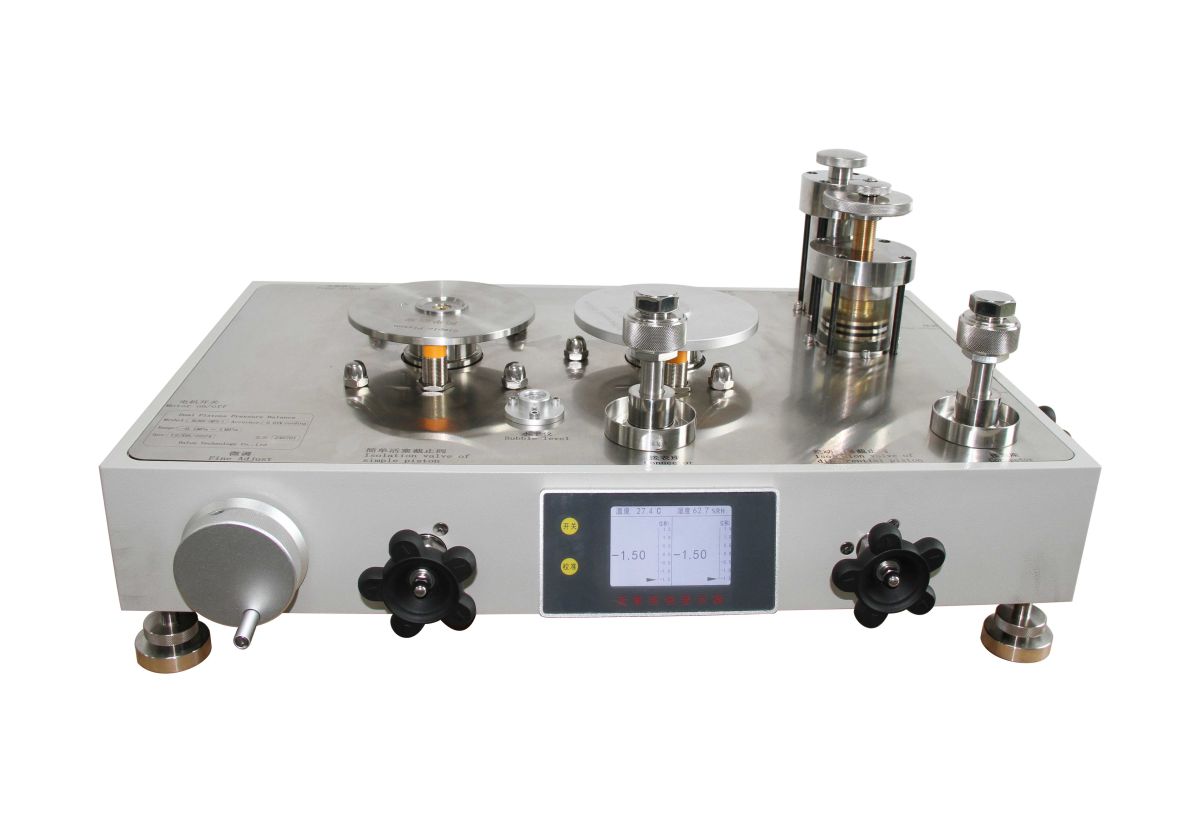

Двухпоршневой грузопоршневой манометр BL505 (вакуум — 1 МПа)
Двухпоршневой грузопоршневой манометр для давления и вакуума в диапазоне от −0,1 до 1 МПа, классы точности 0,01 % и 0,02 % от показания. Поршень и цилиндр из карбида вольфрама, привод вращения грузов, светодиодный дисплей положения поршня, температуры и влажности.
Производитель: Baluntech
Описание
Двухпоршневой грузопоршневой манометр BL505 основан на принципе статического давления и достигает силового равновесия системы с помощью главного и ведомого поршней. При избыточном давлении в системе равновесие поршней нарушается: ведомый поршень поднимается, а главный опускается. Чтобы восстановить исходное равновесие, на ведомый поршень необходимо добавить несколько грузов; вес добавленных грузов соответствует значению давления в проверяемой системе. Напротив, при подаче разрежения ведомый поршень опускается, а главный поднимается; грузы добавляются на главный поршень, и вес добавленных грузов соответствует значению вакуума.
Особенность
- Классы точности 0,01 % и 0,02 % от показания
- Двигатель вращает грузы
- Передний светодиодный дисплей показывает положение поршня, температуру и влажность
- Регулятор давления масла и разделитель масла и газа оснащены игольчатыми вентилями
Ключевые характеристики
| Параметр | Значение |
| Производитель | Baluntech (Balun Technology Co., Ltd, Пекин, Китай) |
| Диапазон давления | (−0,1…0…0,25) МПа; (−0,1…0…0,6) МПа; (−0,1…0…1) МПа |
| Класс точности | 0,01 %; 0,02 % |
| Материал поршня и цилиндра | Карбид вольфрама |
| Материал грузов | Нержавеющая сталь 304 |
| Материал трубопроводов | Нержавеющая сталь 316L |
| Материал основания | Алюминиевый сплав |
| Рабочая среда | Сухой воздух или чистый азот (привод), масляная смазка |
| Ускорение свободного падения | Местное (по заказу) или стандартное 9,80665 м/с² |
| Присоединение | Метрическое |
| Электропитание | 100–240 В AC (адаптер питания 100–240 В → 5 В, 2 А DC) |
| Размеры основания | 310 мм (В) × 680 мм (Д) × 480 мм (Г) |
| Вес основания | Около 40 кг |
Таблица выбора диапазона давления
| Артикул | Диапазон | Точность 0,01 % | Точность 0,02 % |
| BL505-250KPA | (−0,1…0,25) МПа | < −0,01 МПа: ±0,01 %; −0,01…0,01 МПа: ±1 Па; 0,01…0,25 МПа: 0,01 % | < −0,01 МПа: ±0,02 %; 0,01…0,25 МПа: ±0,02 % |
| BL505-600KPA | (−0,1…0,6) МПа | < −0,01 МПа: ±0,01 %; −0,01…0,01 МПа: ±1 Па; 0,01…0,6 МПа: 0,01 % | < −0,01 МПа: ±0,02 %; −0,01…0,01 МПа: ±2 Па; 0,01…0,6 МПа: ±0,02 % |
| BL505-1MPA | (−0,1…1) МПа | < −0,01 МПа: ±0,01 %; −0,01…0,01 МПа: ±1 Па; 0,01…1 МПа: 0,01 % | < −0,01 МПа: ±0,02 %; −0,01…0,01 МПа: ±2 Па; 0,01…1 МПа: ±0,02 % |
Заказные модели: BL505-250KPA-X, BL505-600KPA-X, BL505-1MPA-X (X — класс точности: 01 — 0,01 % от показания; 02 — 0,02 % от показания). При заказе необходимо заранее сообщить значение местного ускорения свободного падения.
Часто задаваемые вопросы (по данным производителя)
- Какая рабочая среда: сухой чистый воздух или чистый азот, масляная смазка.
- Какой источник давления: пневматический ручной насос на 6 МПа.
- Как достичь равновесия при очень низком давлении, например 1000 Па: низкое давление очень чувствительно к изменениям окружающей среды. Для стабильного источника давления: температура в помещении 20 ± 0,5 °C; не направляйте воздух кондиционера прямо на прибор; закройте дверь и не допускайте передвижения сотрудников; сохраняйте тишину. Нулевое равновесие устанавливается около 30 минут, понемногу; равновесие при 5 кПа — около 10 минут.
- Почему при поверке двухпоршневых манометров (JJG159) проверяется только площадь дифференциального поршня, а не простого: давление пропорционально обратно эффективной площади дифференциального поршня Ad — она единственный знаменатель при пересчёте веса грузов в давление, и её погрешность пропорционально отражается на каждой точке диапазона; поэтому согласно JJG159 она измеряется с поправками. Площадь простого поршня As входит лишь в постоянное слагаемое «разность собственных весов», влияющее только на смещение нуля, которое устраняется настройкой нуля. Простой поршень служит противовесом и не воспринимает давление среды; дифференциальный поршень — основной измерительный элемент.
Стандартные аксессуары
- Основание двухпоршневого манометра BL505
- Узлы «поршень–цилиндр» (2 шт.)
- Наборы грузов (2 шт.)
- Грузоносители (2 шт.)
- Наборы переходников (NPT, BSPP)
- Крепёжные приспособления
- Гибкий шланг
- Провод (для балансировки)
- Шприц
- Руководство пользователя
- Гарантия
- Адаптер питания 100–240 В → 5 В, 2 А DC
- Шнур питания 100–240 В AC
Опциональные аксессуары и услуги:
- Калибровочный сертификат ISO 17025 (P/N: CAL-505)
- Ручной пневматический насос
Применение промышленности
Прибор используется для:
- Калибровки пружинных манометров и прецизионных пружинных вакуумметров
- Проверки ртутных манометров и некоррозионных промышленных манометров
Видео
Двухпоршневой грузопоршневой манометр BL505
| Вес | 40 кг |
|---|
