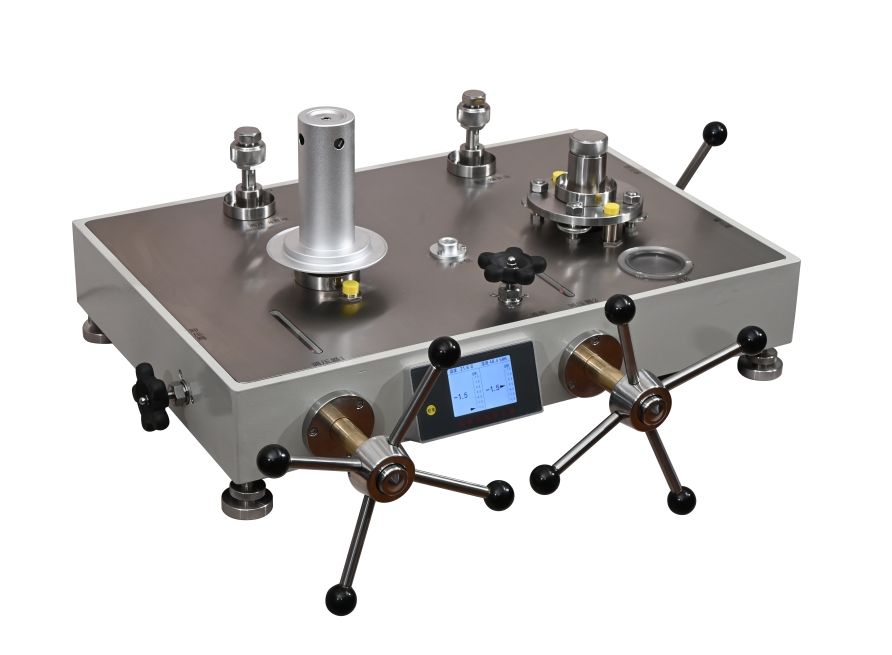

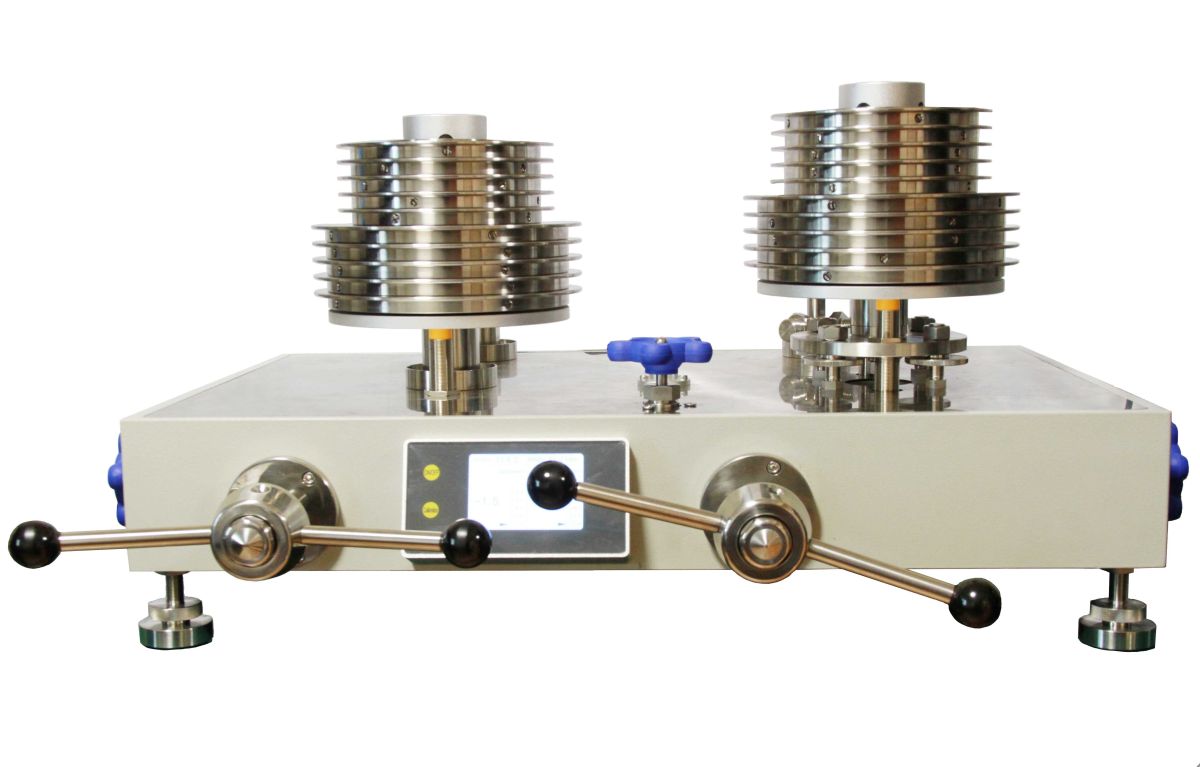

Грузопоршневой тестер дифференциального давления BL508 (до 60 МПа линейного давления)
Грузопоршневой тестер дифференциального давления с двумя поршнями: дифференциальное давление до 1000 кПа при линейном (статическом) давлении до 60 МПа, точность до 0,005 % от показания. Каждый поршень можно использовать отдельно для избыточного давления; встроенная защита от перегрузки.
Производитель: Baluntech
Описание
Главная сложность определения перепада давления ΔP при высоком линейном давлении — очень высокое отношение линейного давления к дифференциальному: относительно небольшие нестабильности линейного давления очень велики по сравнению с малой величиной дифференциального давления.
BL508 использует принцип высокого линейного дифференциального измерения с двумя поршнями: он позволяет устанавливать и поддерживать линейное давление с неопределённостью, намного меньшей общей неопределённости измерения на каждом из поршней. Главный и ведомый поршни предварительно «плавают» вместе при линейном давлении перед дифференциальным измерением, чтобы минимизировать вклад погрешностей линейного давления в дифференциальное. Режим высокого линейного дифференциала опирается на очень высокую чувствительность узла «поршень–цилиндр» для установки и стабилизации малого дифференциального давления относительно высокого линейного.
Особенность
- Измерение дифференциального давления 1000 кПа при высоком статическом давлении 60 МПа
- Каждый узел «поршень–цилиндр» можно использовать отдельно для измерения избыточного давления
- Грузы могут быть изготовлены под местное ускорение свободного падения
- Встроенная защита от избыточного давления
- Встроенный разделитель масла и газа
Ключевые характеристики
| Параметр | Значение |
| Производитель | Baluntech (Balun Technology Co., Ltd, Пекин, Китай) |
| Диапазон линейного давления | (0,1…10) МПа — газ; (1…60) МПа — масло |
| Диапазон дифференциального давления | 0…1000 кПа |
| Класс точности | 0,005 %; 0,02 %; 0,01 % от показания |
| Материал поршня | Карбид вольфрама (керамика — для газовой среды) |
| Материал цилиндра | Карбид вольфрама |
| Материал грузов | Нержавеющая сталь 304 |
| Материал основания | Алюминиевый сплав, нержавеющая сталь |
| Передающая среда | Себацинат, азот (≤ 20 МПа) |
| Смазывающая среда | Себацинат, азот (≤ 20 МПа) |
| Ускорение свободного падения | Стандартное 9,80665 м/с² или местное |
| Единицы давления | МПа (бар или psi — опция) |
| Присоединение | Метрическое (NPT или BSP — опция) |
| Размеры | 670 мм (Д) × 450 мм (Г) × 320 мм (В) |
| Вес | 40 кг |
Таблица выбора
| Линейное давление | Дифференциальное давление | Среда | Наборы грузов |
| (0,1…10) МПа | ±100 кПа | Азот | 20 + 20 + 2 кг |
| (1…60) МПа | ±1000 кПа | Себацинат | 59 + 59 + 2 кг |
Количество грузов (пример для (0,1…10) МПа, газ) — набор для положительного давления (×1)
| Давление (МПа) | Количество (шт.) | Масса (кг/шт.) | Материал |
| 2 | 4 | 4 | 304SS |
| 1 | 1 | 2 | 304SS |
| 0,5 | 1 | 1 | 304SS |
| 0,2 | 1 | 0,4 | 304SS |
| 0,1 | 2 | 0,2 | 304SS |
| 0,05 | 1 | 0,1 | Алюминий |
Набор для отрицательного давления (×1) — тот же состав.
Подгоночный набор грузов для дифференциального давления (×1)
| Давление (кПа) | Количество (шт.) | Масса (кг/шт.) | Материал |
| 500 | 1 | 1 | 304SS |
| 200 | 1 | 0,4 | 304SS |
| 100 | 2 | 0,2 | 304SS |
| 50 | 1 | 0,1 | 304SS |
| 20 | 1 | 0,04 | Алюминий |
| 10 | 2 | 0,02 | Алюминий |
| 5 | 1 | 0,01 | Алюминий |
| 2 | 2 | 0,004 | Алюминий |
| 1 | 1 | 0,002 | Алюминий |
Заказные модели: BL508-10MPA-X, BL508-60MPA-X (X — класс точности: 005 — 0,005; 01 — 0,01; 02 — 0,02). При заказе необходимо заранее сообщить значение местного ускорения свободного падения.
Стандартные аксессуары
- Основание грузопоршневого тестера дифференциального давления BL508
- Узлы «поршень–цилиндр» (2 шт.)
- Наборы грузов из нержавеющей стали 304 (2 шт.)
- Грузоносители (2 шт.)
- Подгоночный набор грузов (1 шт.)
- Наборы переходников (NPT, BSPP)
- Транспортировочный кейс
Опциональные аксессуары и услуги:
- Калибровочный сертификат ISO 17025 (P/N: CAL-508)
- Редуктор для газового баллона
- Гибкий соединительный шланг для газового баллона
- Баллон с азотом (приобретается на месте)
Применение промышленности
Прибор используется для:
- Первичных эталонов давления в лабораториях
- Прецизионного измерения давления
