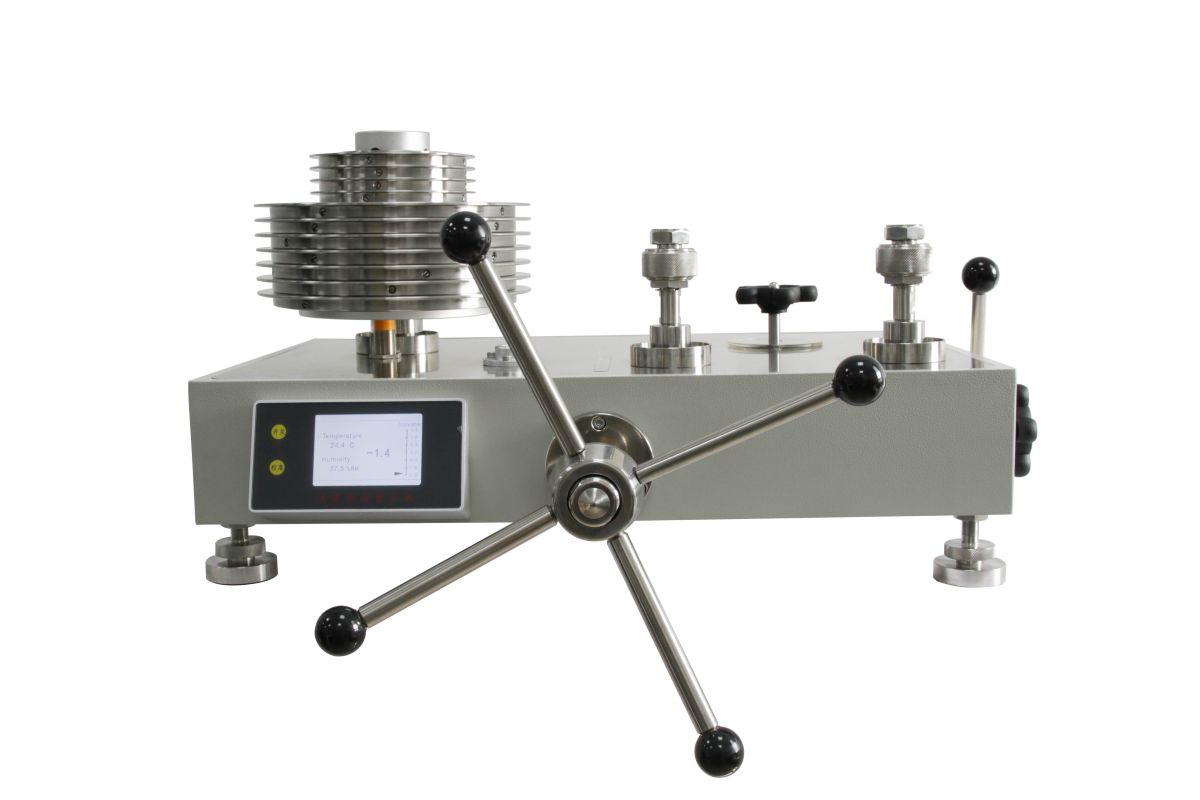

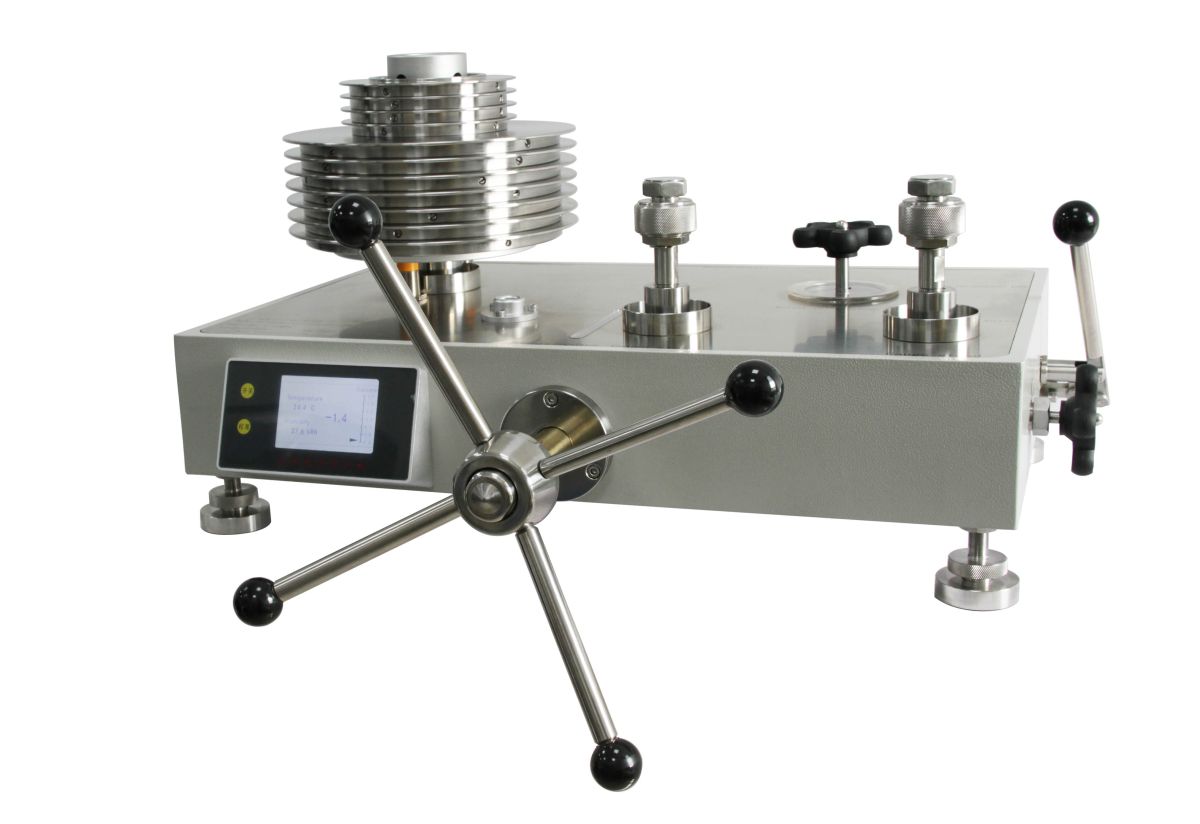

Гидравлический грузопоршневой тестер BL511 (до 160 МПа)

Описание

Гидравлические грузопоршневые тестеры BL511 применимы в самом широком спектре задач калибровки и измерения давления. Узел «поршень–цилиндр» — сердце грузопоршневого тестера, отвечающее за его высокую точность. Узлы «поршень–цилиндр» изготавливаются с классами точности от 0,05 % до 0,01 % от показания. Чтобы представить уровень мастерства: зазор между поршнем и цилиндром находится в микрометровом диапазоне и может быть измерен только в климатической комнате.

Особенность

• Классы точности 0,02 %, 0,01 %, 0,005 %
• Встроенный фильтр в масляном резервуаре на 400 мл
• Показывает положение штока регулятора давления
• 3,5-дюймовый светодиодный дисплей показывает положение поршня, температуру и влажность окружающей среды
• Индикатор положения поршня легко калибруется
• Поршень и цилиндр из карбида вольфрама — высокопрочного, чрезвычайно твёрдого материала с наименьшим тепловым расширением (плотность 15 г/см³, коэффициент теплового расширения 16,5 ppm/°C)
• Пять лет гарантии на стабильность поршня

Ключевые характеристики

Таблица выбора по давлению

Классы точности для всех моделей: 0,05; 0,02; 0,01; 0,005 % от показания.

Заказные модели: BL511-6MPA-X, BL511-25MPA-X, BL511-60MPA-X, BL511-100MPA-X, BL511-160MPA-X (X — класс точности: 005 — 0,005 %; 01 — 0,01 %; 02 — 0,02 %; 05 — 0,05 %). При заказе необходимо заранее сообщить значение местного ускорения свободного падения.

Часто задаваемые вопросы (по данным производителя)

• Длина поршня: как правило, 50 мм, за исключением вставляемой части посадочного гнезда поршня.
• Какая температура на переднем дисплее: температура окружающей среды; дисплей также показывает влажность. Датчик температуры и влажности расположен под гидравлическим основанием.
• Как измерить температуру поршня: в метрологической лаборатории высокого уровня температура очень стабильна, поэтому температуру поршня можно считать равной температуре окружающей среды. При необходимости используйте PT100 класса AA, приложив его к внешней стороне узла «поршень–цилиндр».
• Для чего маленькое отверстие на узле «поршень–цилиндр»: для сброса излишков смазочного масла системы.
• Какая передающая среда подходит: при давлении > 25 МПа лучший выбор — себацинат; при давлении ≤ 25 МПа — минеральное масло. Для проверки эффективной площади поршня (≤ 25 МПа) рекомендуется смесь минерального масла и авиационного керосина в объёмном отношении 4,29 : 1.
• Почему для грузопоршневых тестеров на водной среде важна калибровка без масла: безмасляная калибровка исключает необходимость масла для смазки внутренних компонентов, которое может приводить к утечкам и вредному воздействию на окружающую среду; она помогает выполнять нормативные требования и лучшие практики, а для кислородных систем критична чистота компонентов от частиц и углеводородов.

Стандартные аксессуары

• Основание гидравлического грузопоршневого тестера BL511
• Узел «поршень–цилиндр»
• Набор грузов из немагнитной нержавеющей стали 304 (плотность 7,85·10³ кг/м³)
• Пластина-грузоноситель
• Наборы переходников (1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP)
• Руководство пользователя
• Заводской протокол калибровки
• Транспортировочный кейс

Опциональные аксессуары и услуги:

• Аккредитованная калибровка, включая калибровку набора грузов (P/N: CAL-511)
• Грузопоршневой тестер на водной среде (P/N: BL511W)
• Индивидуальные диапазоны: от 1 до 100 МПа, от 1 до 160 МПа

Применение промышленности

Прибор используется для:

• Первичной калибровки давления в лаборатории
• Прецизионного измерения давления
