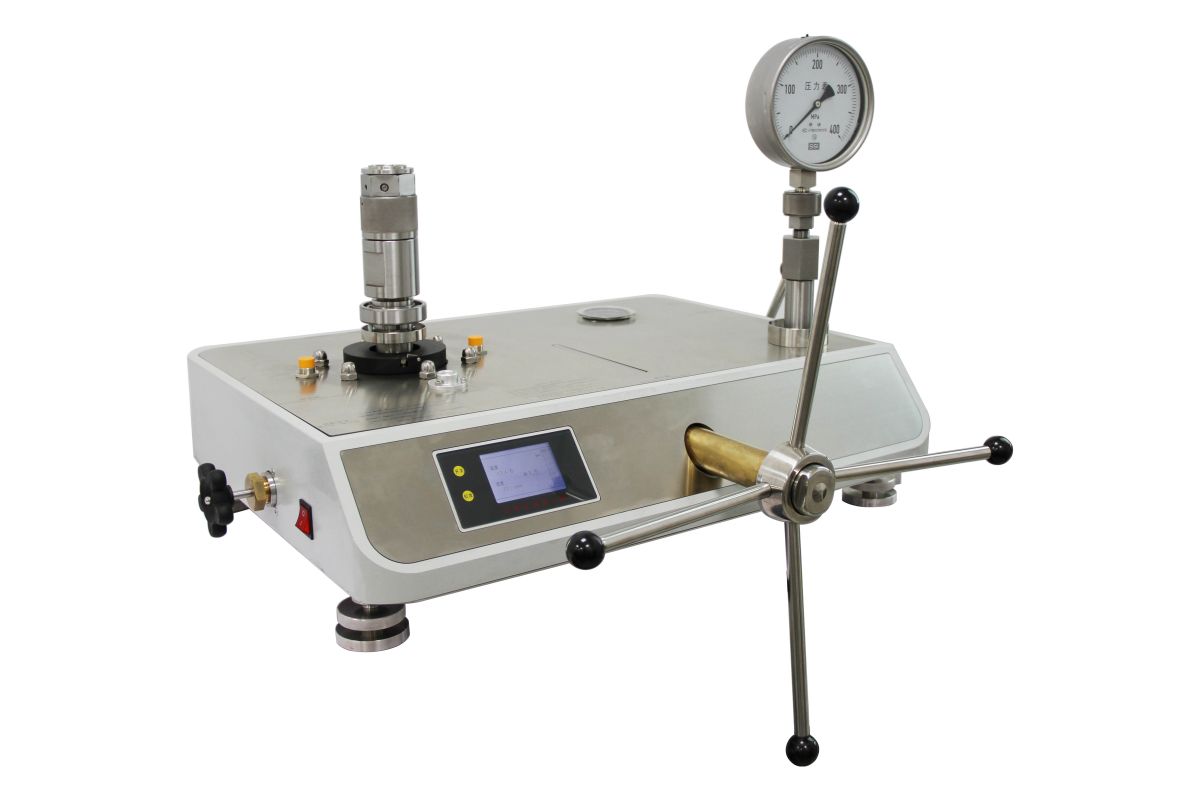

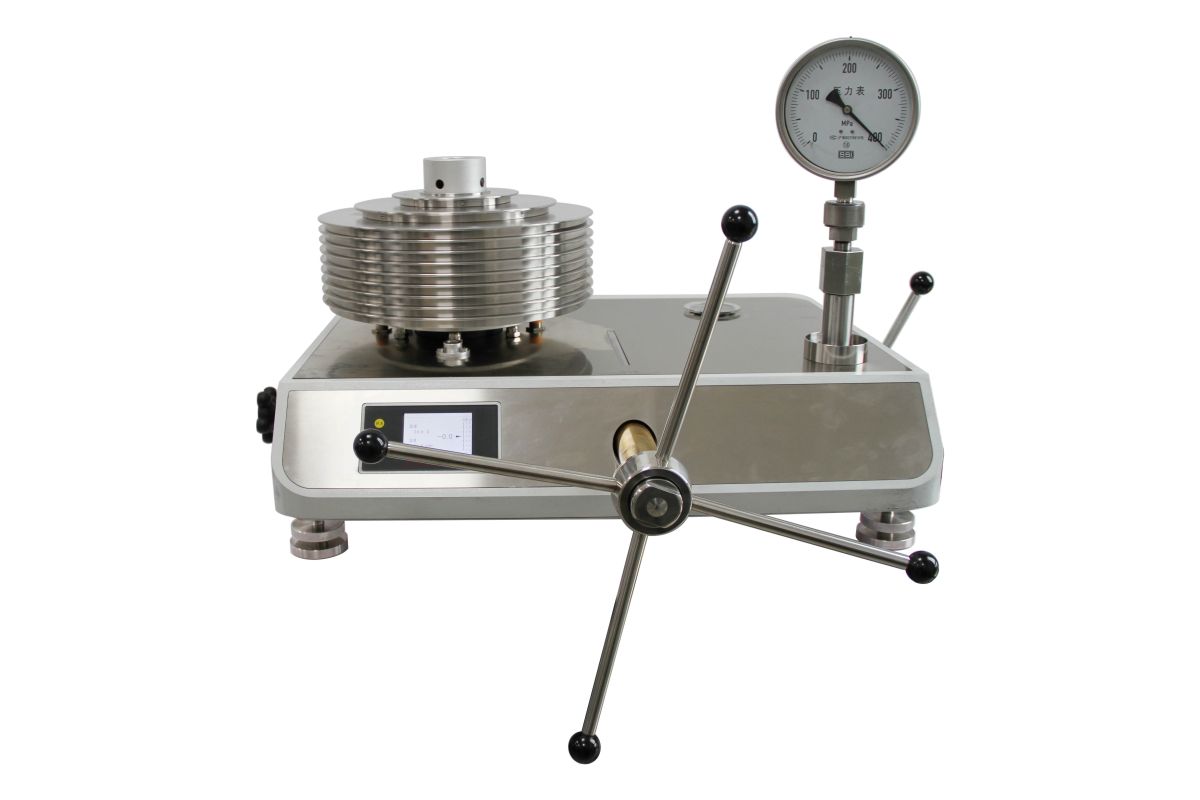

Гидравлический грузопоршневой тестер сверхвысокого давления BL512 (до 800 МПа)
Гидравлический грузопоршневой тестер сверхвысокого давления до 800 МПа (модели на 250, 300, 400, 500, 600 и 800 МПа), классы точности от 0,05 % до 0,005 % от показания. Поршень и цилиндр из карбида вольфрама, электродвигатель вращения поршня, 3,5″ дисплей положения поршня, температуры и влажности.
Производитель: Baluntech
Описание
Гидравлические грузопоршневые тестеры высокого давления BL512 применимы в самом широком спектре задач калибровки и измерения давления; диапазон давления — до 800 МПа. Узел «поршень–цилиндр» — сердце грузопоршневого тестера, отвечающее за его высокую точность. Узлы изготавливаются с классами точности от 0,05 % до 0,005 % от показания. Зазор между поршнем и цилиндром находится в микрометровом диапазоне и может быть измерен только в климатической комнате.
Особенность
- Диапазоны от 5…500 МПа до 20…800 МПа
- Классы точности 0,01 %, 0,02 %, 0,05 % (а также 0,005 % для моделей до 300 МПа)
- Электродвигатель вращения поршня
- 3,5-дюймовый светодиодный дисплей показывает положение поршня, температуру и влажность окружающей среды
- Масляный резервуар 400 мл
- Основание из алюминиевого сплава толщиной 16 мм
- Положение поршня легко калибруется
- Модульный узел «поршень–цилиндр»
- Поршень и цилиндр из карбида вольфрама — высокопрочного, чрезвычайно твёрдого материала с наименьшим тепловым расширением (плотность 15 г/см³, коэффициент теплового расширения 16,5 ppm/°C)
Ключевые характеристики
| Параметр | Значение |
| Производитель | Baluntech (Balun Technology Co., Ltd, Пекин, Китай) |
| Диапазон давления | (5…250) МПа; (20…800) МПа |
| Класс точности | 0,005 %; 0,01 %; 0,02 %; 0,05 % от показания |
| Материал поршня и цилиндра | Карбид вольфрама |
| Материал грузов | Немагнитная нержавеющая сталь 304 |
| Материал гидравлического основания | Алюминиевый сплав |
| Передающая и смазывающая среда | Себацинат |
| Диаметр поршня | 0,16 см |
| Эффективная площадь | 0,02 см² |
| Объём резервуара | 400 мл |
| Присоединение | Метрическое (NPT и BSP — опция) |
| Единицы давления | МПа, бар, psi |
| Размеры основания | 360 мм (В) × 710 мм (Д) × 510 мм (Г) |
| Вес основания | 30 кг (40 кг для 500 и 600 МПа) |
Таблица выбора по давлению
| Артикул | Давление | Поршень | Набор грузов | Точность, % |
| BL512-250MPA | (5…250) МПа | 1 кг | 49 кг | 0,005; 0,01; 0,02; 0,05 |
| BL512-300MPA | (5…300) МПа | 1 кг | 59 кг | 0,005; 0,01; 0,02; 0,05 |
| BL512-400MPA | (5…400) МПа | 1 кг | 79 кг | 0,01; 0,02; 0,05 |
| BL512-500MPA | (5…500) МПа | 1 кг | 99 кг | 0,01; 0,02; 0,05 |
| BL512-600MPA | (10…600) МПа | 2 кг | 118 кг | 0,01; 0,02; 0,05 |
| BL512-800MPA | (20…800) МПа | 4 кг | 156 кг | 0,05 |
Заказные модели: BL512-250MPA-X, BL512-300MPA-X, BL512-400MPA-X, BL512-500MPA-X, BL512-600MPA-X, BL512-800MPA-X (X — класс точности: 005 — 0,005 %; 01 — 0,01 %; 02 — 0,02 %; 05 — 0,05 %). При заказе необходимо заранее сообщить значение местного ускорения свободного падения.
Состав грузов BL512-500MPA-X
| Давление (МПа) | Количество (шт.) | Диаметр (мм) | Масса (кг/шт.) | Материал |
| 25 | 18 | 280 | 5 | 304SS |
| 20 | 1 | 255 | 4 | 304SS |
| 10 | 2 | 200 | 2 | 304SS |
| 5 | 1 | 160 | 1 | 304SS |
Часто задаваемые вопросы (по данным производителя)
- Длина поршня: как правило, 50 мм, за исключением вставляемой части посадочного гнезда поршня.
- Какая температура на переднем дисплее: температура окружающей среды; дисплей также показывает влажность. Датчик температуры и влажности расположен под гидравлическим основанием.
- Как измерить температуру поршня: обычно используют PT100 класса AA, приложив его к внешней стороне узла «поршень–цилиндр».
- Для чего маленькое отверстие на узле «поршень–цилиндр»: для сброса излишков смазочного масла системы.
Стандартные аксессуары
- Основание гидравлического грузопоршневого тестера высокого давления BL512
- Узел «поршень–цилиндр»
- Набор грузов из немагнитной нержавеющей стали 304
- Пластина-грузоноситель
- Наборы переходников (9/16 UNF, 1/2 BSP)
- Транспортировочный кейс
Опциональные аксессуары и услуги: аккредитованная калибровка, включая набор грузов (P/N: CAL-512).
Применение промышленности
Прибор используется для:
- Лабораторий калибровки давления
- Измерения давления в полевых условиях
