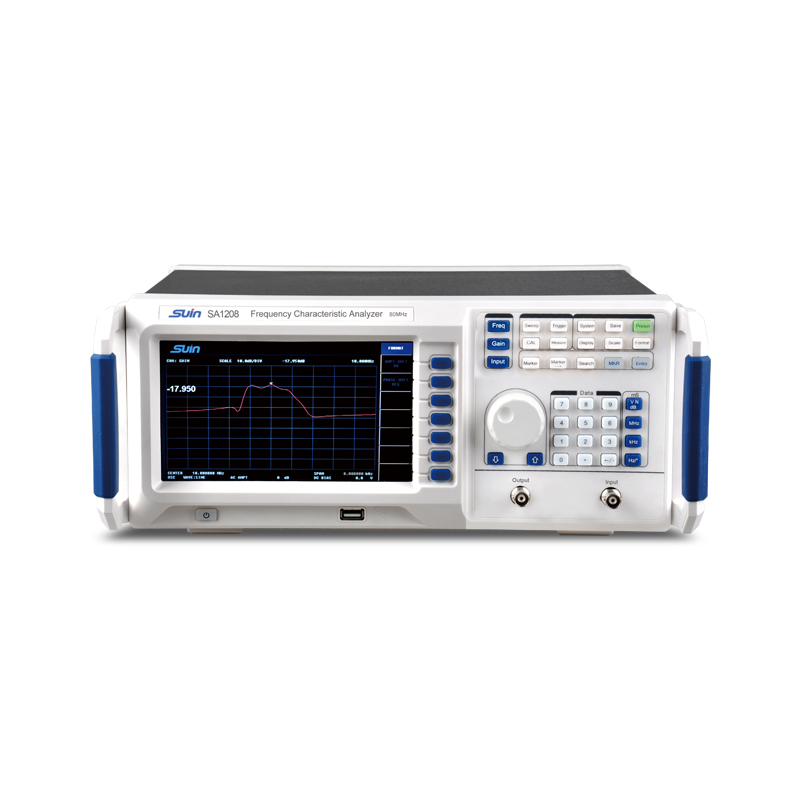

Анализатор частотных характеристик Серия SA1200

Анализатор частотных характеристик, часто называемый сетевым анализатором или анализатором спектра, представляет собой прибор, используемый для измерения характеристик частотной характеристики электронных устройств или систем.

Если у вас есть конкретные вопросы или вам нужна более подробная информация о любом из этих анализаторов, не стесняйтесь задавать их!

Технические характеристики

Диапазон частот

1 МГц

+1 МГц)

Функция измерения

амплитуды

Линейный, логарифмический

-80 дБм ~ + 10 дБм

Точность выходного уровня

50Ω/75Ω

Затухание на выходе

-6 ~ 12 дБ, шаг 6 дБ

		SA1208	SA1216	SA1220
Измерение
частоты	20 Гц-80 МГц	20 Гц-160 МГц	20 Гц-200 МГц	Разрешение по частоте
		Точность по частоте
	(заданное значение × 5×10-6
		-частотный, фазочастотный, частотная дискриминация, параметры S
Режим		развертки
	Диапазон выходного уровня

	≤ ± 1 дБ	Выходное сопротивление

	Диапазон входного уровня……………………………………………………….	-80 дБм ~ +20 дБм
	Точность входного уровня	±0,1 дБ
	Входное сопротивление	50Ω/75Ω/1MΩ
		Входное усиление
	Фазныйдиапазон фаз.	-180°~+180°
	Фазовая точность	лучше, чем ±0,5°
(частотная дискриминация) Диапазон амплитуд входного сигнала		−5V≤A ≤+5V
Общие характеристики
Дисплей		7 “TFT LCD, 800 × 480
Интерфейс		RS-232, USB-устройство
Питание		AC 100V ~ 240V, 50/60 Гц (1±10%)
Размеры и вес		364×155×328 мм, 5,3 кг

Основные соображения при выбореFCA:

Диапазон частот: Убедитесь, что анализатор охватывает диапазон частот, соответствующий вашему применению.

Точность измерений: Стремитесь к высокой точности и низкой погрешности измерений для обеспечения надежных результатов.

Динамический диапазон: Широкий динамический диапазон позволяет анализатору точно измерять как очень слабые, так и очень сильные сигналы.

Скорость анализа: Возможности быстрой обработки важны для приложений с высокой производительностью в режиме реального времени.

Простота использования: Удобный интерфейс может значительно повысить эффективность и сократить время обучения.

Подключение: Проверьте наличие таких вариантов подключения, как USB, Ethernet и GPIB, на предмет интеграции с другим оборудованием и программным обеспечением.

,……………….Анализатор частотных характеристик, также известный как анализатор спектра, представляет собой электронный тестовый прибор, используемый для измерения и отображения частотного спектра сигнала. Он обеспечивает визуальное представление амплитуды (силы) различных частотных составляющих в сигнале.

Анализатор принимает входной сигнал и разбивает его на составляющие его частоты, отображая результаты на графике. Горизонтальная ось представляет частотный диапазон, в то время как вертикальная ось представляет амплитуду или мощность каждого частотного компонента.

Анализатор частотных характеристик широко используется в различных областях, включая телекоммуникации, аудиотехнику, анализ радиочастот (RF) и устранение электронных неполадок. Это помогает в анализе и диагностике качества сигнала, выявлении шума и помех, измерении гармонических искажений и оценке производительности электронных устройств и систем.

Современные анализаторы спектра предлагают широкий спектр функций и возможностей, включая регулируемые диапазоны частот, настройки полосы пропускания с разрешающей способностью, масштабирование амплитуды, обнаружение пиков и расширенные функции измерения. Они могут быть автономными приборами или интегрированы в другое оборудование или программное обеспечение для конкретных приложений.
