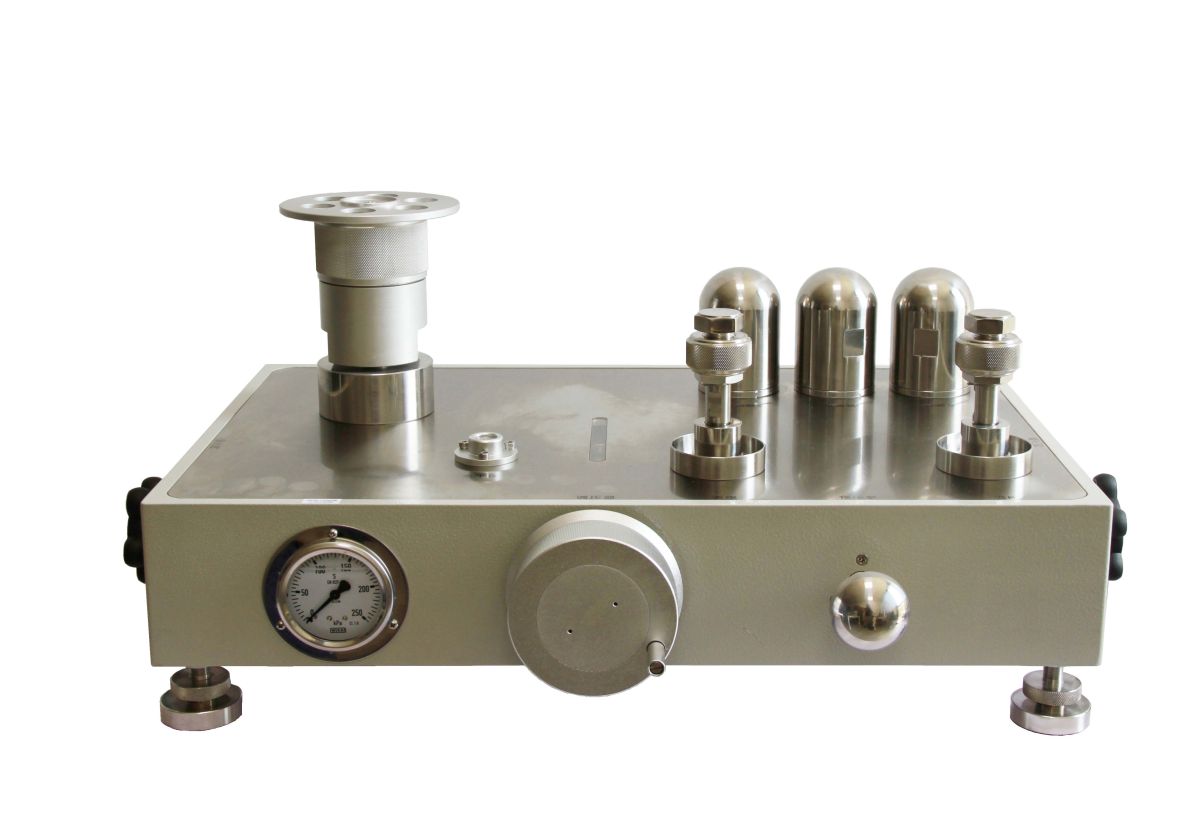

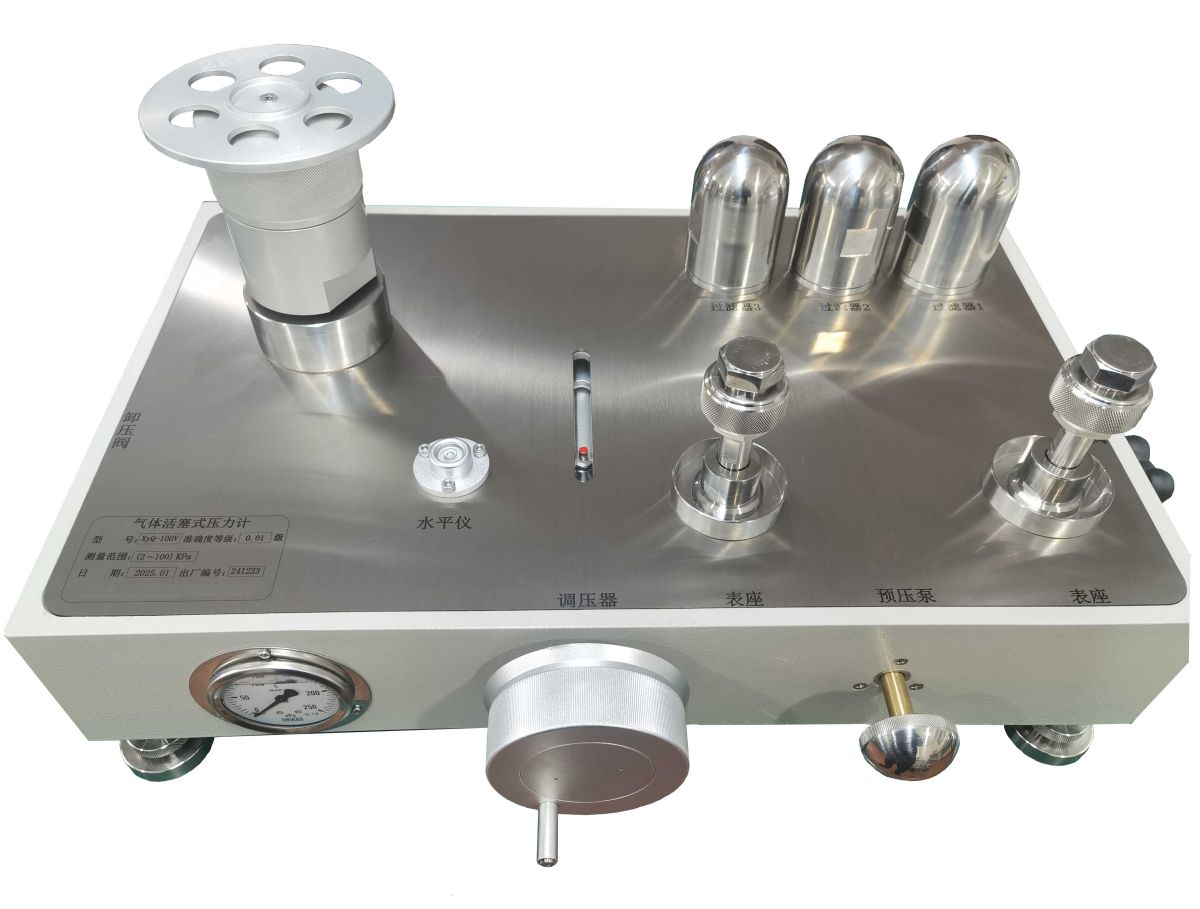

Грузопоршневой тестер низкого давления BL507 (от 1 кПа)
Описание
Калибровка низкого давления отличается от калибровки высокого. На герметичную среду с регулируемым низким давлением влияет множество внутренних и внешних факторов: климатические условия, прямые потоки воздуха, контроль влажности, давление и температура в помещении, создаваемые приборами, людьми и компьютерами.
Благодаря отличному регулированию давления грузопоршневой тестер низкого давления BL507 — идеальный первичный эталон для воспроизведения давления вплоть до 2 кПа с точностью 0,005 % от показания.
Особенность
- Диапазоны давления: (2…100) кПа, (1…25) кПа, (2…40) кПа
- Точность 0,02 %, 0,01 % и 0,005 % от показания
- Керамический поршень: температурный коэффициент всего 3,2·10⁻⁶ /°C
- Большая площадь поршня 20 см² отвечает требованиям высокоточного «плавания»
- Модульная конструкция «поршень–цилиндр» — простое обслуживание и повторная калибровка
- Газовая смазка обеспечивает высокую чувствительность
- Встроенный воздухоочиститель на молекулярном фильтре
- Высококачественные игольчатые вентили для оптимального управления и герметичности
Ключевые характеристики
| Параметр | Значение |
| Производитель | Baluntech (Balun Technology Co., Ltd, Пекин, Китай) |
| Диапазон давления | (2…100) кПа; (1…25) кПа; (2…40) кПа |
| Класс точности | 0,02 %; 0,01 %; 0,005 % от показания |
| Начальное давление | 1000 Па |
| Материал поршня | Керамика (по описанию особенностей; температурный коэффициент 3,2·10⁻⁶ /°C); в спецификации также указан карбид вольфрама |
| Материал цилиндра | Карбид вольфрама |
| Эффективная площадь поршня | 20 см² |
| Материал грузов | Нержавеющая сталь 304 |
| Материал основания | Алюминиевый сплав |
| Материал уплотнений | Buna-N |
| Рабочая среда | Сухой чистый воздух, класс чистоты 1-2-1 (ISO 8573-1); смазка — сухой чистый воздух |
| Ускорение свободного падения | 9,80665 м/с² или местное по заказу |
| Единицы давления | кПа, мбар, дюймы водяного столба (опция) |
| Присоединение | M20 × 1,5 (NPT и BSP — опция) |
| Размеры | 680 мм (Д) × 480 мм (Ш) × 310 мм (В) |
| Вес основания | Около 30 кг |
Таблица выбора по диапазону
| Артикул | Диапазон давления | Класс точности | Набор грузов |
| BL507-100KPA | (2…100) кПа | 0,02; 0,01; 0,005 % | 20 кг |
| BL507-25KPA | (1…25) кПа | 0,02; 0,01; 0,005 % | 5 кг |
| BL507-40KPA | (1…40) кПа | 0,02; 0,01; 0,005 % | 8 кг |
Заказные модели: BL507-100KPA-XX, BL507-25KPA-XX, BL507-40KPA-XX. При заказе необходимо заранее сообщить значение местного ускорения свободного падения.
Часто задаваемые вопросы (по данным производителя)
- Пример расчёта неопределённости при диапазоне (1,2…10) кПа и площади поршня A₀ = 9,78027 см², относительная расширенная неопределённость эффективной площади U_rel = 6,4·10⁻⁵ + 6,8·10⁻⁵/P (P в кПа), k = 2: при нижнем пределе 1,2 кПа U = 6,4·10⁻⁵ + 6,8·10⁻⁵/1,2 = 12,07·10⁻⁵ см²; при верхнем пределе 10 кПа U = 6,4·10⁻⁵ + 6,8·10⁻⁵/10 = 7,08·10⁻⁵ см².
- Почему неопределённость при меньших давлениях выше: это вызвано порогами чувствительности (порогами отклика) — минимальным фиксированным значением. На нижнем пределе диапазона вызванная погрешность больше, на верхнем — меньше. Поэтому стабильность давления труднее контролировать при очень низком давлении: чем ниже давление, тем труднее управление.
Стандартные аксессуары
- Основание грузопоршневого тестера низкого давления BL507
- Узел «поршень–цилиндр»
- Набор грузов из нержавеющей стали 304
- Наборы переходников
Опциональные аксессуары и услуги: калибровочный сертификат ISO 17025 (P/N: CAL-507).
Применение промышленности
Прибор используется для:
- Первичного эталона давления в лаборатории
- Эталонного измерения давления в производственном цехе
Видео
Калибровка при 2000 Па
| Вес | 30 кг |
|---|
