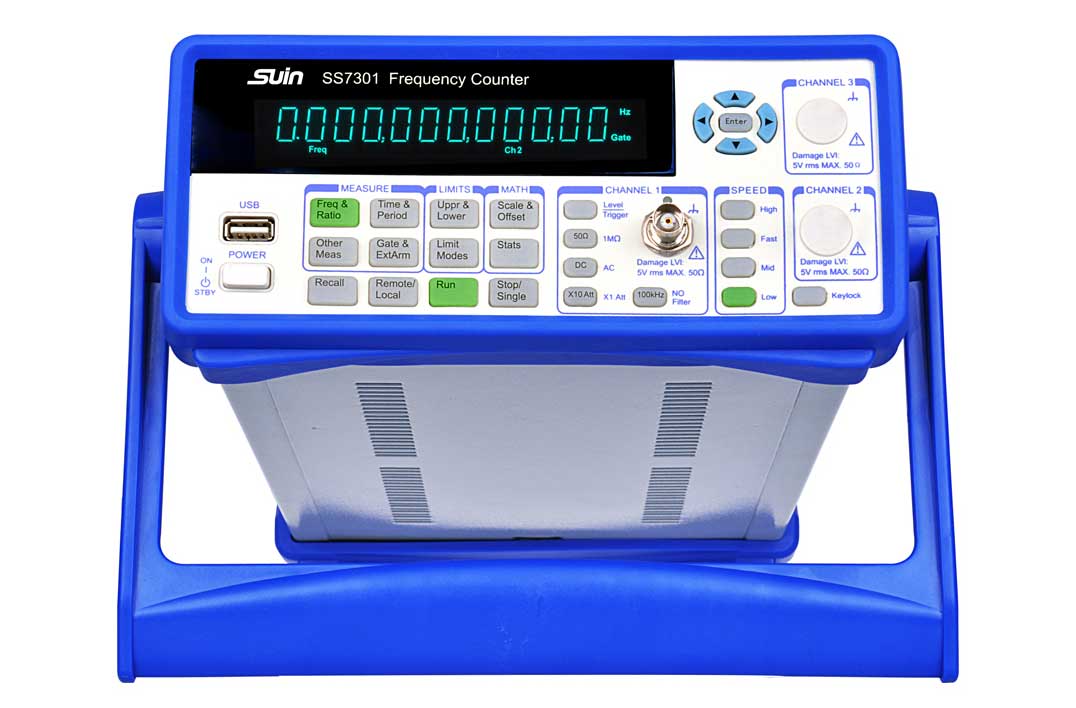

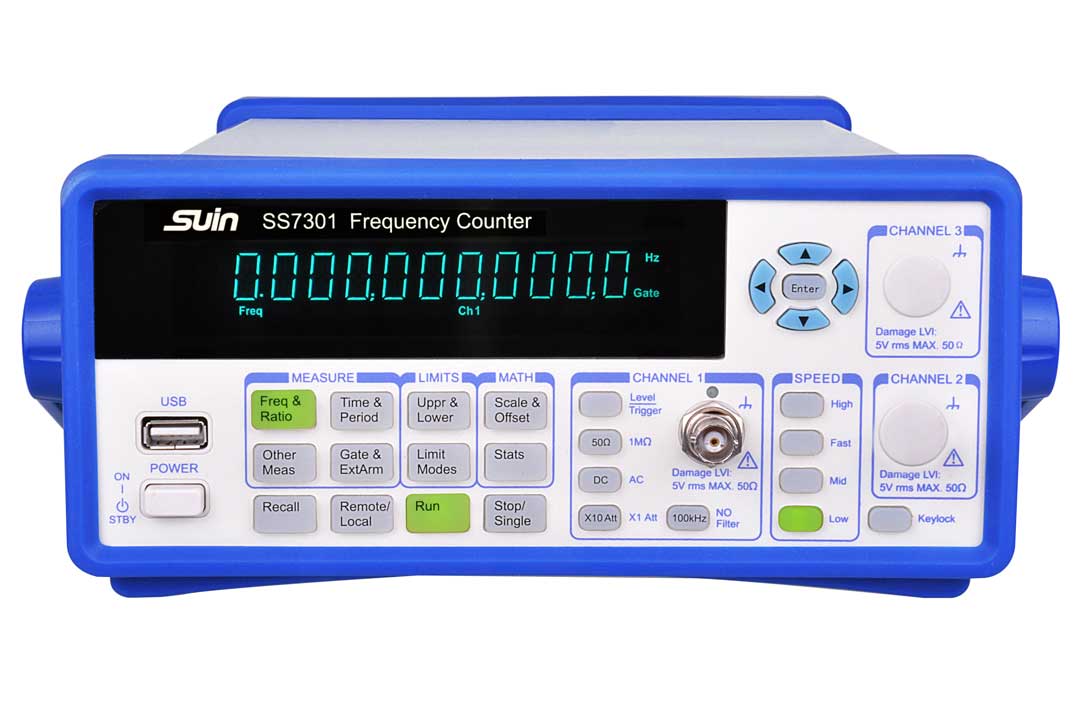

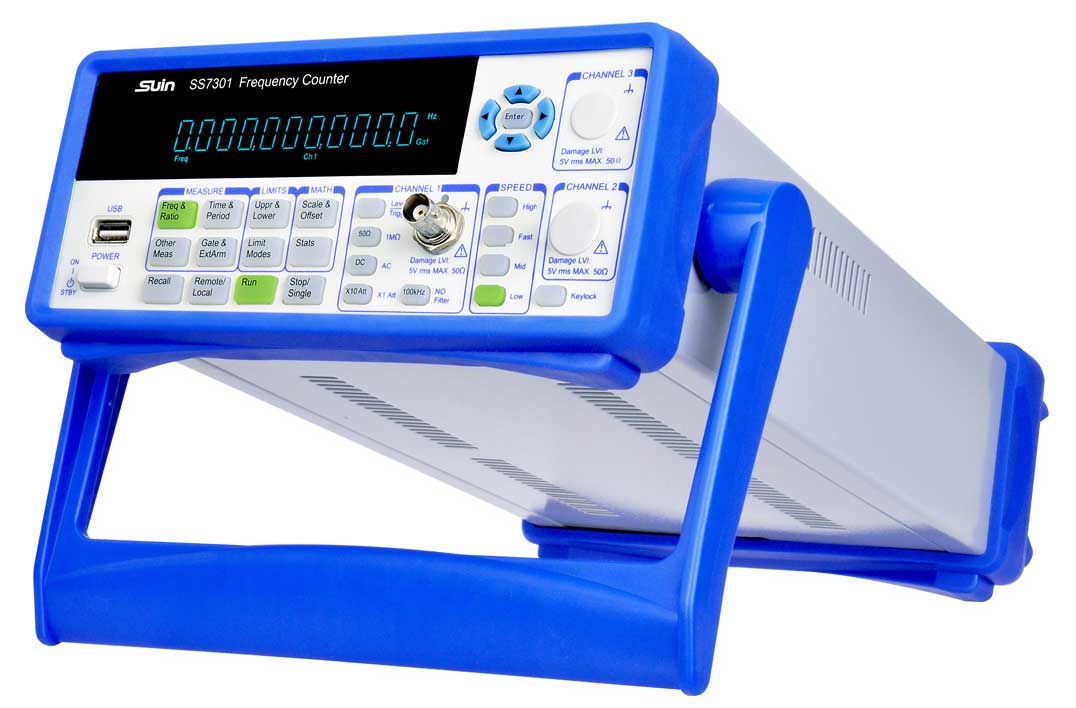

Частотомером SS7301
Счетчик частоты
Функция
* Высокая точность при минимальном разрешении измерения
10 разрядов/ с
* Используется 16-разрядный микроконтроллер и высокая скорость
обработки данных.
* Максимальная частота измерения может достигать
26,5 ГГц (опции)
* Функции статистики полезности с несколькими средними, максимальными,
минимумами, промилле, стандартным отклонением и дисперсией Аллана
для измерения частоты
Производитель: SUIN
Технические характеристики
| функции измерения | ||
| частоты | ч 1: 0,001 Гц ~ 200 МГц, | |
|
ч 2: Варианты 3 ГГц/6,5 ГГц/12.4 ГГц/ 16GHz/20GHz/26.5 ГГц/40GHz |
||
|
ч 3: Варианты 3 ГГц/6,5 ГГц/12.4 ГГц/ 16GHz/20GHz/26.5 ГГц/40GHz |
||
| дисплей с разрешением | 10 разрядов/с | |
| период | 5 НС ~ 1000 с | |
| шириной импульсов | 50нс ~ 1000С | |
| рабочий цикл | 5% ~ 95% | |
| Складываем | 0 ~ 1×1013 | |
| входной | ||
| динамический диапазон | 50mVrms ~ 1.0 Vrms от (синус), 150мвПП ~ 4,5 вПП(пульс) | |
| входной импеданс | 1МОМ//35 ПФ или 50 | |
| муфта режиме | AC или DC | |
| режим запуска | по нарастающему фронту или заднему фронту | |
| входного сигнала затухания | ×1 или ×10 | |
| фильтр низких частот | частоте прибл.100кГц | |
| пороговый уровень | в -5.000 ~ +5.000 V, шаг 5мв | |
| другие функции | ||
| частота коэффициента | √ | |
| частота самопроверки | √ | |
| вверх ” / ” нижний предел |
“предел” свет показывает результат выходит за пределы диапазона, от показывает в диапазоне |
|
| вычисление статистик | мульти-средний, Макс.,Мин., Стр / мин, СД, дисперсия Аллана | |
| стандартное время основание | ||
| точность | 5×10-8 | |
| ежедневно старения | 1×10-8/сутки | |
| дополнительное время основание | ||
| точность | 5×10-8 | |
| ежедневно старение | 5×10-10/день | |
| опции канала | ||
| диапазон частот | динамический диапазон |
|
| 3,0 ГГц | 100мгц~3ГГц |
А. -27 дБм~+19dBm (100мгц~2.6 ГГц) -передатчика 15dbm~+19dBm (2.6 ГГц~3 ГГц) |
| 100мгц~3ГГц | Б. -27 дБм~+19dBm | |
| 6.5 ГГц | 200 МГц~6.5 ГГц | -передатчика 15dbm~+13 дБм |
| 12,4 ГГц | 6,5 ГГц~12.4 ГГц | -15 дБм~+10 дБм |
| 16.0 ГГц | 6,5 ГГц~16GHz | -15 дБм~+10 дБм |
| 20.0 ГГц | 200 МГц~20GHz | -10 дБм~+10 дБм (200 МГц~350 МГц) |
| -15 дБм~+10 дБм (350мгц~18GHz) | ||
| -10 дБм~+10 дБм (18GHz~20GHz) | ||
| 26,5 ГГц | 10 ГГц~26,5 ГГц | -20 дБм~+10 дБм (10 ГГц~20GHz) |
| -15 дБм~+10 дБм (20GHz~24ггц) | ||
| -10 дБм~+10 дБм (24ггц~26,5 ГГц) | ||
| 40GHz | 18GHz~40GHz | -29dBm~+15 дБм (18GHz~20GHz) |
| -20дбм~+15 дБм (20GHz~28GHz) | ||
| -29dBm~+10 дБм (28GHz~37GHz) | ||
| -20дбм~+13 дБм (37GHz~40GHz) | ||
| Урон | +20 дБм | |
| общие характеристики | ||

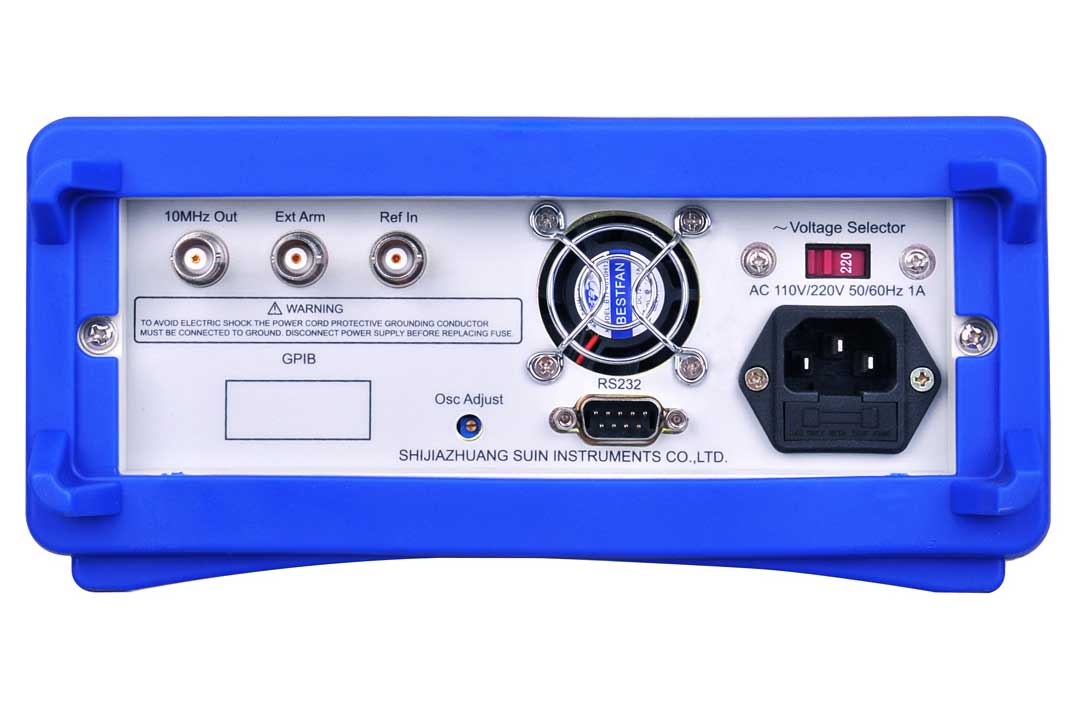

| Интерфейс | стандарт: USB, RS-232 и | |
| опционально: gpib продукты | ||
| питания | от сети переменного тока 220В(10%) или ac110v(10%), 50 Гц(5%) или 60 Гц(5%) | |
| Размер & вес | 375×105×235 мм, прибл. 3.5 кг |
|
