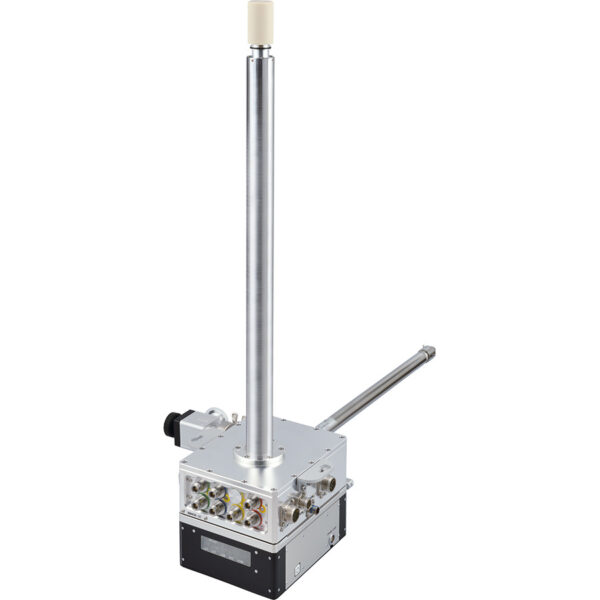

UltraCOOL probe

Детекторная катушка и предусилитель охлаждаются до криогенной температуры, чтобы снизить тепловой шум до чрезвычайно низкого уровня, что позволяет проводить измерения с чувствительностью, в несколько раз превышающей чувствительность обычных зондов комнатной температуры. Поскольку эта катушка имеет более низкую температуру и меньший тепловой шум, чем циркуляционная система зонда SuperCOOL, она может обнаруживать сигналы с самой высокой чувствительностью. Для зонда UltraCOOL выстроены следующие четыре типа.

・Зонд UltraCOOL типа CH:
Конструкция оптимальна для ядер ¹³ C и ¹ H, что позволяет измерять ¹³ C с самой высокой чувствительностью.

・Зонд UltraCOOL типа TH:
Это позволяет измерять несколько ядер, что аналогично зонду SuperCOOL при температуре катушки зонда UltraCOOL. Конструкция позволяет наблюдать несколько ядер ¹³ C и ²⁹ Si с высокой чувствительностью.

・Зонд UltraCOOL типа HX:
Этот зонд позволяет измерять несколько ядер, что аналогично зонду SuperCOOL при температуре катушки зонда UltraCOOL.
Этот зонд оптимально подходит для обратного эксперимента по наблюдению за ядрами ¹ H и ¹ H.

Зонд UltraCOOL типа HCN: с помощью этого зонда
возможно измерение ЯМР с тройным резонансом для ¹ H, ¹³ C и ^{15 N.}

Функции

Использованный прибор: UltraCOOLprobe 800 МГц, тип CH Образец: 10 мг фисетина в ДМСО-d6 _{Измерение} : НЕАДЕКВАТНО Количество интеграций: 192 раза Время измерения: 1 день

Зонд UltraCOOL способен выполнять сверхчувствительные измерения, что является особенностью криогенных зондов, а также стабильные высокотемпературные измерения, что необходимо для анализа полимеров и других материалов.

Примечания: Для измерений при высоких температурах, превышающих 100 ℃, требуется дополнительный ротор для высокотемпературного измерения для криогенного зонда.

Высокотемпературный измерительный ротор для криогенного зонда

Использованный прибор: UltraCOOLprobe 600 МГц, тип CH
Образец: Полипропилен в ODCB-d ₂
Измерение: ЯМР ¹³
C Количество интегрирований: 512 раз
Предустановленная температура измерения: 135 ℃ Вверху: Увеличенное изображение нижнего края сигнала
CH ₃
Внизу: Полное изображение

Зонд UltraCOOL типа HCN

Зонд UltraCOOL типа HCN представляет собой ЯМР-зонд с тройным резонансом, оптимальный для ¹ H, ¹³ C, способный одновременно разделять ² H, ¹³ C, ¹⁵ N благодаря четырём независимым каналам. Этот зонд наиболее подходит для исследования белков, нуклеиновых кислот и образцов метаболома.

Использованный прибор: зонд UltraCOOLprobe 600 МГц типа HCN и зонд тройного резонанса HCN (зонд комнатной температуры)
Образец: 0,6 мМ ¹³ C/ ¹⁵ Убиквитин (90% H2O ₊ 10% D2O ₎ Измерение
: ¹ H- ¹⁵ N HSQC 1D
Количество интеграций: 4 раза
Зеленый: зонд UltraCOOL типа HCN
Синий: зонд тройного резонанса HCN

Использованный инструмент: зонд UltraCOOL 700 МГц типа HCN
Образец: 0,35 мМ ¹³ C/ ¹⁵ N Убиквитин (90% H ₂ O+10% D ₂ O)
Измерение: Полосовой график 3D CBCA(CO)NH и 3D HNCACB, срез по оси ¹⁵ N
Количество точек данных: 64 ( ¹³ C t ₁ ) ×32 ( ¹⁵ N t ₂ ) ×1024 ( ¹ H t ₃ ) NUS25%
Количество интегрирований: 8 раз

Использованный прибор: UltraCOOLprobe 800 МГц типа HCN
Образец: Полипропилен в ODCB-d ₂
Измерение: 2D спектр CACO (IPAP)
Количество точек данных: 40 x 256
Количество интегрирований: 32 раза
