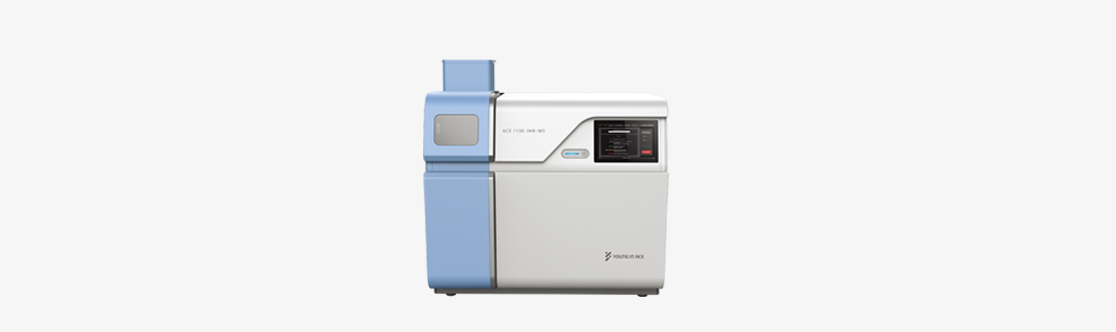

Масс-спектрометр ионно-молекулярной реакции ACE 1100 IMR-MS

Описание

ACE 1100 IMR-MS (Ion-Molecule Reaction Mass Spectrometer) — масс-спектрометр ионно-молекулярной реакции, оптимизированный для качественного и количественного анализа летучих органических соединений (ЛОС). YOUNG IN Chromass обладает эксклюзивными правами на международные продажи и дистрибуцию IMR-MS.

Масс-спектрометр онлайн в реальном времени

ГХ-МС и ЖХ-МС используют хроматографическую систему (ГХ, ВЭЖХ) для разделения анализируемых соединений и требуют интерфейса между масс-спектрометром и хроматографом. В отличие от них IMR-MS вводит пробу непосредственно в масс-спектрометр и сразу получает результаты анализа в реальном времени. Прибор можно использовать не только в лаборатории, но и там, где требуется анализ на месте и онлайн-мониторинг.

Принцип работы

Анализ в IMR-MS проходит по цепочке: получение реагентных (предшествующих) ионов → выбор реагентных ионов → ионизация анализируемых веществ (реагентные ионы реагируют с анализируемыми молекулами) → качественный и количественный анализ.

«Мягкая» химическая ионизация. Ионизация анализируемых веществ — обязательный этап масс-спектрометрии; типичные методы — электронная ионизация (EI) и химическая ионизация (CI). IMR-MS использует «мягкую» химическую ионизацию: она ионизирует саму молекулу пробы или минимизирует фрагментацию целевой молекулы, благодаря чему получается простой и точный масс-спектр.

Механизмы химической ионизации:

• Перенос протона: сродство к протону молекулы пробы больше, чем у реагентного иона. M + H⁺ → MH⁺; (CH₃)₂CO + H₃O⁺ → (CH₃)₂COH⁺ + H₂O
• Перенос электрона: энергия ионизации молекулы пробы больше, чем у реагентного иона. M → M⁺ + e; O₂⁺ + C₆H₆ → C₆H₆⁺ + O₂
• Диссоциативный перенос электрона: если потенциал ионизации молекулы пробы ниже 12,07 эВ и 9,26 эВ, O₂⁺ и NO⁺ вступают в реакцию переноса электрона. O₂⁺ + н-C₄H₁₀ → C₃H₇⁺ + O₂ + CH₃
• Отрыв гидрид-иона: NO⁺ или O₂⁺ отрывают гидрид-ион от молекулы. NO⁺ + CH₃CHO → CH₃CO⁺ + NOH
• Ассоциация: молекулярная ассоциация при столкновении с ионом газа-носителя. NO⁺ + CH₃OH + He → NO·CH₃OH⁺ + He

Реагентные ионы. Это источники ионов для химической ионизации молекул пробы. Микроволновая плазма образует ионы H₃O⁺, NO⁺ и O₂⁺ из обычной воды (H₂O) и воздуха (N₂, O₂). Реагентные ионы проходят через первый масс-фильтр, и в зависимости от условий анализа в реакционную камеру направляется определённый ион или три иона.

Ионизация анализируемых веществ. Реагентные ионы в реакционной камере реагируют с введёнными молекулами пробы, образуя молекулярные ионы. Применяются разные механизмы реакций (перенос протона, перенос электрона, диссоциативный перенос электрона, отрыв гидрида, ассоциация); каждый реагентный ион образует специфические молекулярные ионы, что помогает идентифицировать соединение.

Определение и количественный анализ. Молекулярные ионы разделяются и выбираются по отношению массы к заряду во втором масс-фильтре и преобразуются в усиленный электрический ток в детекторе (электронный умножитель).

Особенность

• Анализ в реальном времени без хроматографического разделения: пробы вводятся непосредственно в масс-спектрометр
• Онлайн-мониторинг и анализ на месте, в лаборатории и вне её
• «Мягкая» химическая ионизация: простой масс-спектр, минимальная фрагментация
• Выбор реагентных ионов (H₃O⁺, NO⁺, O₂⁺) под условия анализа
• Встроенное ПО: сенсорный контроллер 10,1″ управляет всеми узлами системы (микроволновая плазма, выбор реагентных ионов, порт ввода пробы, реакционная камера, выбор молекулярных ионов, детектор и вакуумный насос)
• Автономная работа с сенсорного контроллера 10,1″ — в том числе при установке на транспортное средство
• ПО ACECube для внешнего ПК: от настройки метода до анализа данных; получение данных в реальном времени, поиск по библиотеке, идентификация

Ключевые характеристики

Стандартные аксессуары

Комплектация уточняется — обратитесь к нашим специалистам.

Применение промышленности

Прибор используется для определения/анализа:

• Загрязнителей воздуха и воды в окружающей среде — летучие органические соединения
• Качества воздуха в помещениях (синдром «больного здания») — формальдегиды
• Запахов — соединения серы (меркаптаны, тиоэфиры)
• Салона автомобиля — формальдегид, ЛОС
• Охраны труда — остатки фумигантов
• Предприятий по производству полупроводников — молекулярные загрязнители воздуха (AMC)
• POCT — маркеры инфекционных заболеваний
